Cadrans de Turquie et de Tunisie

Table des matières

I      Le calendrier religieux musulman.............................................................................................. 2

1) Historique................................................................................................................................. 2

2) L’année..................................................................................................................................... 2

3) Les 12 mois et les fêtes religieuses......................................................................................... 2

II    Les différents systèmes horaires................................................................................................. 4

1) 1 Généralités............................................................................................................................. 4

2) Levers et couchers du soleil dans chaque système................................................................. 4

III       Les 5 piliers de l’Islam............................................................................................................ 5

1) La profession de Foi................................................................................................................. 5

2) Les 5 prières quotidiennes....................................................................................................... 5

3) L’aumône purificatrice.............................................................................................................. 6

4) Le jeûne.................................................................................................................................... 6

5) Le pèlerinage............................................................................................................................ 6

IV       Le début et la fin du ramadan................................................................................................. 7

V     Le cadran solaire de la mosquée de Kairouan............................................................................ 9

1) Tracé des lignes babyloniques et italiques (Voir Annexes)..................................................... 9

2) Figure donnant les dimensions réelles..................................................................................... 9

VI       Cadrans de Turquie.............................................................................................................. 10

1) Introduction............................................................................................................................. 10

2) Liste des cadrans d’Istambul.................................................................................................. 10

3) Autres cadrans de Turquie..................................................................................................... 11

4) Détermination de la déclinaison des murs des cadrans......................................................... 11

VII      Trois cadrans d’Istambul...................................................................................................... 12

1) Le cadran de la mosquée de Süleymanié (Soliman)............................................................... 12

2) Le cadran de « Yeni Camii »................................................................................................... 12

3) Le cadran horizontal de la cour du Topkapi........................................................................... 12

VIII    Quelques versets du Coran.................................................................................................... 13


Chapitre

1


I  Le calendrier religieux musulman

I.S.F.M. de Kairouan: ABDELLATI ben Mohammed, SADDEM Khaled (traduction des textes et des propos)

I.U.F.M. de Lyon: EYRAUD Charles-Henri

1) Historique

Né vers 570 après J.C. dans l’aristocratie Mecquoise, Muhammed, orphelin de père puis de mère à 6 ans, est élevé par une nourrice au désert. Adopté par son grand-père puis par son oncle, marié à une riche veuve, Khadîdja, il a lors d’une retraite pieuse au désert vers 610 la vision d’un être immense qui lui ordonne « Lis » (iqra’). Cette vision se renouvelle et Muhammed commence à rapporter ses révélations, le Coran, et à prêcher l’islâm, la “soumission à Allah”. Jugé indésirable par les notables locaux il fuit La Mecque le vendredi 16 juillet 622 à la faveur de l’obscurité (Nouvelle Lune le 14 juillet 622 à 5h00). Le début de l’ère musulmane, 1er Moharram de l’an 1 de l’Hégire est fixé ce 16 juillet 622. Il arrive à l’oasis de Yathrib distante de 400 km le 24 septembre 622 et cette ville prit le nom de Médine (Madinat al Nabî = la cité du prophète).

Après sa mort, le 8 juin 632, deux courants se créèrent les sunnites (85%) et chiites (13% surtout en Irak, Iran, Liban, Pakistan). En un siècle l’islam s’étendra vers le Nord (Caucase), l’Est (Indus) et l’Ouest (Espagne et France). Le soufisme représente une branche mystique de l’Islam.

2) L’année

Les mois débutent le lendemain de la Nouvelle Lune. Ils ont 29 ou 30 jours. Le véritable début du mois dépend de la vision physique que l’on aura de la lune. L’aperçu du nouveau croissant n’est en général possible qu’un jour après sa manifestation astronomique. De nos jours les calculs astronomiques ont remplacé l’observation de visu sauf pour l’annonce du Ramadan (9ième mois) et du Dhu-all Hajja, mois du pèlerinage (12ième mois)

L’année normale comprend 354 jours.

Or 12 “lunaisons moyennes” - 354 = 12*29,5306 -354 = 0,3672 j. L’année de 354j est donc trop courte. Mais 30*0,3672 = 11 jours. On rajoute 11 jours en 30 ans, en créant des années abondantes de 355 j les années numérotées: 2, 5, 7, 10, 13, 16, 18, 21, 24, 26, 29 (le 12ième mois de l’année comprend 29 ou 30 jours)

L’année 1411 débutant le 24 juillet 1990 est une année n°1, l’année 1422 débutant le 26 mars 2001 une année n°12 ; elles ont 354 jours.

Origine de l’ère: 1er Moharram de l’An 1 de l’Hégire = vendredi 16 juillet 622

Sens spirituel: “Hidjira” signifie quitter c’est à dire que l’hégire représente un départ de la cité de l’idôlatrie (comme Abraham quitte la terre de ses pères), une rupture avec les liens de parenté et d’association pour fonder une communauté humaine fondée sur une même foi.

Début du jour au coucher du bord supérieur du soleil apparent

Jour de repos et de prière communautaire à la mosquée le vendredi, le 5ème jour

3) Les 12 mois et les fêtes religieuses

1.        Moharram (30 jours)

le 1er: Nouvel An: commémore l’arrivée de Muhammed à Médine

le 10 (pour les chîites): ‘Achûrâ: Fête de deuil commémorant la mort de Hossein, petit-fils de Muhammed et fils de leur fondateur Ali, lors d’une bataille en l’an 61 de l’Hégire

le 10 (pour les sunnites): jour de jeûne instauré par Muhammed en continuation du jeûne juif du 10 Tishri. On commémore aussi le jour où Moïse fut délivré par Allah de l’emprise de Pharaon (passage de la Mer Rouge)

2.        Safar (29 jours)

3.        Rabi’-al-Awwal (30 jours)

le 12: Leïlat mobarekali (Nuit bénie) Mawlid al-Nâbi (« Mouloud »): anniversaire de la naissance du Prophète

4.        Rabi’-al-Thani (29 jours)

5.        Djoumada-l-Awwal (30 jours)

6.        Djoumada-l-Thani (29 jours)

7.        Radjab (30 jours)

le 15 : Leïlat-al-Ghaïbah (Nuit du mystère) : anniversaire de la conception du prophète

le 27: jour commémorant le voyage nocturne de Muhammed de La Mecque à Jérusalem du 27 Radjab de l’année 620 (selon la tradition), peu avant son envoi en mission prophétique

8.        Cha’ban (29 jours)

Nuit du 14 au 15: révélation à Muhammed de prier vers La Mecque et non plus vers Jérusalem

9.        Ramadan: (30 jours)

Muhammed, âgé d’environ 40 ans, reçoit ses premières révélations du Coran (qur’an = lecture)le 27: Laylat al-Qadr (Nuit du Destin): anniversaire du 22 décembre 609 où l’archange Gabriel apparu à Muhammed qui reçut ses premières révélations ; elles suivirent pendant 23 ans.

10.     Chawwal (29 jours)

le 1er Aïd-al-Fitr: Fête de rupture du jeûne, ou « Aïd-al-Saghîr » (Petite Fête)

11.     Dou-al-Qu’da (30 jours)

12.     Dhu-all-Hajja: mois du pèlerinage (29 ou 30 jours)

le 10: Aïd-al-Adha: Fête du sacrifice, ou « Aïd-al-Kabir »  (Grande Fête) : anniversaire du sacrifice d’Abraham Dans la tradition coranique Abraham épargne Ismaël sur le Mont Marwah près de La Mecque (Sourate II, 124-136 et XXXVII, 100-112). C’est la fête de la fin du pèlerinage et la plus grande fête de l’année.

Dans la tradition juive et chrétienne Abraham épargne Isaac sur le Mont Moria près de Jérusalem (Genèse 22-2 et II Chroniques 3-1)

Année

de l’

Hégire

1er

Moharram

10

Moharram

12

Rabi

1er

Ramadan

1er

Chawwâl

10

Dhu-all-Hajja

Cycle de 30 ans

Durée

(jours)

1

16 juillet 622



Mouloud



Aïd-al-Fitr

Aïd-al-Adha

1

354

1411

24 juill. 1990

3 août

3 oct.

17 mars 1991

16 avril

24 juin 1991

1

354

1419

28 avril 1998

8 mai

8 juillet

20 déc. 1998

19 janv.

29 mars 1999

09

354

1420

17 avril 1999



27 juin

9 déc. 1999

8 janv.

17 mars 2000

10

355

1421

6 avril 2000



16 juin

28 nov. 2000

28 déc.

7 mars 2001

11

354

1422

26 mars 2001



5 juin

17 nov. 2001

17 déc.

25 fév. 2002

12

354

1423

15 mars 2002



25 mai

6 nov. 2002

6 déc.

13 fév. 2003

13

355

1424

5 mars 2003



15 mai

27 oct. 2003

26 nov.

3 fév. 2004

14

354

1425

22 fév. 2004



3 mai

15 oct. 2004

14 nov.

22 janv. 2005

15

354

1426

10 fév.  2005



22 avril

4 oct. 2005

3 nov.

11 janv. 2006

16

355

1427

31 janv. 2006



12 avril

24 sept 2006

24 oct.

1er janv. 2007

17

354

1428

20 janv. 2007



1 avril

13 sept 2007

13 oct.

21 déc. 2007

18

355

1429

10 janv.  2008



21 mars

2 sept 2008

2 oct.

10 déc. 2008

19

354

1430

29 déc. 2008



10 mars

22 août 2009

21 sept.

29 nov. 2009

20

354

1431

18 déc. 2009



27 février

11 août 2010

10 sept.

18 nov. 2010

21

355

1432

8 déc. 2010



17 février

1er août 2011

31 août

8 nov. 2011

22

354

1433

27 nov. 2011



6 février

20 juil. 2012

19 août

27 oct. 2012

23

354

1434

15 nov. 2012



25 janvier

9 juil. 2013

8 août

16 oct. 2013

24

355

1435

5 nov. 2013



15 janvier

29 juin 2014

29 juil.

6 oct. 2014

25

354

1436

25 oct. 2014



4 janvier

18 juin 2015

18 juil.

25 sept. 2015

26

355

1437

15 oct. 2015



25 déc.

7 juin 2016

7 juil.

14 sept. 2016

27

354

1438

3 oct. 2016



13 déc.

27 mai 2017

26 juin

3 sept. 2017

28

354

1439

22 sept. 2017



2 déc.

16 mai 2018

15 juin

23 août 2018

29

355

1440

12 sept. 2018



22 nov.

6 mai 2019

5 juin

13 août 2019

30

354

1441



1

354


Chapitre

2


II  Les différents systèmes horaires

1) 1 Généralités

Au Moyen-Orient on avait depuis très longtemps pris l’habitude de diviser le jour et la nuit en 12 parties. Ces “heures” de durée variable en fonction de la date sont appelées heures temporaires (ou saisonnières ou inégales).

À Byzance puis en en Italie au Moyen Age on comptait à partir du coucher du soleil noté 0h (ou 12h dans les tables ottomanes). Dans ce système les heures de jour sont notées 23h (1h avant le coucher), 22h (2h avant le coucher), ….

Les horloges des monastères du Mont Athos (sauf Iviron) sont en l’an 2000, régulièrement remises à 0h pour le coucher du soleil. “Les souvenirs d’Italie” de Goethe mentionnent aussi ces heures appelées maintenant «  heures italiques »

Les musulmans pieux utilisent encore parfois ce système et mettent leur montre à zéro au coucher du soleil.

À Babylone les heures de jour étaient comptées à partir du lever du soleil. Les Hébreux utilisaient également cette numérotation. Ainsi les événements de l’Évangile sont numérotés en heures de jour à partir du lever du soleil: à la première heure représente l’heure qui suit le lever du soleil. Ce système s’est conservé très longtemps en Grèce et aux Baléares. Le monastère de Iviron, au Mont Athos, pendant longtemps centre spirituel des moines de Géorgie, suit encore ce système chaldéen.

RÉSUMÉ pour les cadrans solaires
Les heures babyloniques divisent le jour en 24 heures égales dont la première débute au lever du soleil.
Les heures italiques divisent le jour en 24 heures égales dont la première débute au coucher du soleil.
Les heures astronomiques divisent le jour en 24 heures égales dont la première débute à midi solaire.
Sur les cadrans solaires musulmans, lorsque l’extrémité du gnomon l’ombre atteint la ligne babylonique X heures, le soleil s’est levé X heures auparavant, lorsqu’elle atteint la ligne italique Y heures, le soleil va se coucher dans 24-Y heures, lorsqu’elle atteint la ligne astronomique H, il s’est écoulé H heures depuis midi

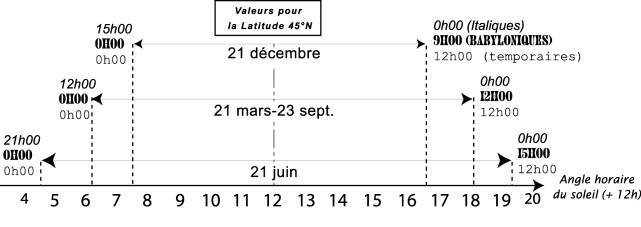

2) Levers et couchers du soleil dans chaque système

Heures italiques: coucher du soleil à 24h

Heures babyloniques: lever du soleil à 0h00

Heures temporaires (de durée variable): Lever à 0h00, coucher à 12h


Chapitre

3


III Les 5 piliers de l’Islam

1) La profession de Foi

”La ilaha illa-Allah Muhammed Rasoul’Allah”

“Il n’y a pas de dieu si ce n’est le Dieu, et Muhammed est son envoyé »

Sourate VII, v 157: “Croyez en Dieu et en son envoyé, le prophète...Suivez-le et vous serez dans le droit chemin.”

2) Les 5 prières quotidiennes

Les 5 prières quotidiennes (Salat signifie “observer un culte”, “bénir”)

1.    Salat al Fajr: le matin entre l’aube franche (fajr: h = -18°) et le lever du bord supérieur du soleil

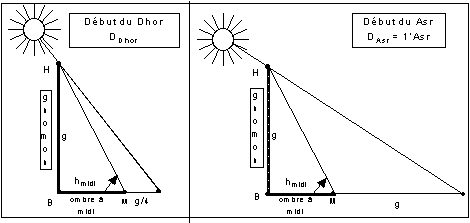

2.    Salat al Dhor

commençant soit à midi solaire (+ 2mn) soit lorsque l’ombre du gnomon est égale à la longueur de son ombre à midi solaire plus 0,25 fois sa hauteur (en Andalousie et au Maghreb)

et finissant lorsque l’ombre du gnomon est égale à la longueur de son ombre à midi plus sa hauteur (1er Asr)

3.    Salat al ‘Asr

l’après midi, commençant à la fin du Dhor (1er Asr) et finissant soit au coucher du soleil soit lorsque l’ombre du gnomon est égale à la longueur de l’ombre à midi solaire plus 2 fois sa hauteur (2’Asr)

4.    Salat al Maghrib: le soir après le coucher du bord supérieur du soleil apparent

5.    Salat al Icha’ Prière du crépuscule, à la disparition des lueurs crépusculaires rouges (h=-12° sous l’horizon)ou blanches (h=-18° sous l’horizon)

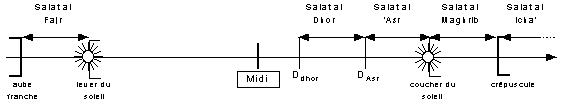

Les 5 prières doivent donc se faire dans les 5 intervalles indiqués ci-dessous


Pour la ville de Lyon, on lit de droite à gauche, en heure légale en France

FAJR : aube ; ici 1h30 avant le lever mais en principe horaire calculé avec le soleil à -18° sous l’horizon

CHOROUQ : lever du soleil

DHOR : midi solaire ; le soleil se trouve au sud et culmine

ASAR : l’ombre du gnomon est égale à la longueur de son ombre à midi plus sa hauteur (1er Asr)

MAGHREB : coucher du soleil

ICHA : crépuscule ; ici 1h30 après le coucher mais en principe …

3) L’aumône purificatrice

Zakat : impôt annuel ordonné par Dieu pour purifier les richesses et le cœur des riches (portion précise des revenus annuels) pour secourir les pauvres: l’homme n’est que le dépositaire des biens d’ici bas.

4) Le jeûne

çaoum = “privation”:

Pendant le mois de Ramadan (le 9ème de l’année), de l’aube franche au coucher du soleil. Le fil noir et le fil blanc de l’aurore, annonçant le début du jeûne ne sont pas à prendre au sens littéral, mais plutôt à interpréter comme une métaphore coranique rendant compte d’une observation astronomique. En observant à l’est le matin on voit d’abord une première lueur, ”la fausse aube”, suivie tout de suite d’un retour vers l’obscurité (qui correspond au fil noir), et l’on voit après “la franche aube”  (qui correspond au fil blanc) annonçant le début du jeûne.

5) Le pèlerinage

Hajj “se diriger vers” ou “effort pour dominer quelque chose”. “Le pèlerinage vers les lieux saints est un devoir religieux qui incombe à tout musulman qui en a les moyens. Le prophète lui-même a accompli ce devoir de son vivant pour se donner en exemple. C’est un devoir que tout musulman accomplit pour Allah et non pour son prophète”

Hadith: “Ne sanglez vos montures que pour aller à trois mosquées: la mosquée sacrée (La Mecque), Mosquée de l’Envoyé de Dieu (Médine) et celle de Jérusalem”.

La Mecque: lieu de naissance du prophète, séjour d’Adam après la chute, lieu des visites d’Abraham à Ismaël

Médine: ville du ministère et lieu du tombeau du prophète

Jérusalem: Le Coran (Sourate 17) rapporte le voyage nocturne “al-isra” de Muhammed de “la mosquée proche” (La Mecque) jusqu’à “la mosquée très éloignée” (Mosquée al-Aqsâ de Jérusalem) où Allah lui donne les recommandations que devra suivre son peuple. La tradition coranique s’empara rapidement de ce texte pour en faire des interprétations multiples et l’enrichir de détails tirés des cultures où s’implantait l’islam. Le poète mystique Turc Mi Haydar rapporte que Muhammed, guidé par l’ange Djibril (Gabriel), entreprend ce voyage sur un coursier fabuleux “al-bouraq” vers Jérusalem. Là il commence le “mi’raj” (ascension céleste) à travers les sept cieux où il est accueilli par Adam, Noé, Abraham, Moïse, David, Salomon et Jésus.

Chapitre

4


IV Le début et la fin du ramadan

            Le jeûne de Ramadan commence au matin suivant l’apparition du croissant, de la Nouvelle Lune, ayant été vu avec certitude par des témoins dignes de foi, ou de toute manière, dès que le mois précédent, c’est à dire Cha’ban, a compté 30 jours.

Le jeûne de Ramadan se termine lorsque le croissant de la Nouvelle Lune du mois suivant, Chawwal, a été vu avec certitude, ou de toute manière dès que le mois de Ramadan a compté 30 jours

On comprend que la visibilité du croissant dépende des variables h (“angle de dépression du soleil sous l’horizon”), a (“arc de visibilité”), Az (écart d’azimut Lune-Soleil) et aussi de la distance Terre-Lune (changement du diamètre apparent de la lune).

L’astronome Tariq (vers 770 après J.C.), s’inspirant des astronomes indiens, fixe simplement une règle sur le temps  séparant les deux couchers (Dt > 48mn) c’est à dire sur l’arc de parallèle céleste H (H>12°)

L’astronome Habash (vers 840 après J.C.) propose une condition sur la hauteur h (h>10°)

L’astronome Thabit (vers 900 après J.C.) développe des critères géométriques plus complexes liant les 4 variables h, Az, a et la distance Terre – Lune.

Vers 1900 l’astronome Fotheringham s’inspirant de ses prédécesseurs propose la règle h >12° - 0,008° * Az2

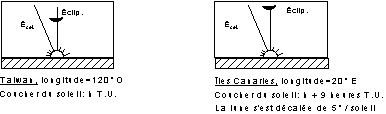

Les figures ci-dessous permettent de comprendre que la visibilité du croissant (pour une même Nouvelle Lune) est aussi variable en fonction du lieu d’observation suivant

1) La longitude: Le coucher du soleil n’a pas lieu à la même heure et la lune se décale de 13°/jour



2) La latitude: L’inclinaison des plans de référence change par rapport à l’horizon

Les calculs astronomiques peuvent prévoir aujourd’hui dans 95% des cas si le croissant sera visible ou invisible; mais cette visibilité reste encore incertaine dans 5% des cas en fonction de la température de l’air au sol (réfractant plus ou moins la lumière) au moment du coucher du soleil. C’est donc toujours, aujourd’hui aussi, la visibilité réelle qui est prise en compte. En pratique, en raison des conditions météorologiques, chaque région musulmane décrète le début et la fin du jeûne de 1 à 3 jours après le jour de l’instant de la Nouvelle Lune (on adopte parfois le choix de la capitale). En France une décision de principe a été prise par les autorités religieuses musulmanes le 26 mars 1990, de fixer l’horaire sur l’horaire du premier pays musulman ayant vu le nouveau croissant .



Chapitre

5


V Le cadran solaire de la mosquée de Kairouan

1) Tracé des lignes babyloniques et italiques (Voir Annexes)

1)     Tracé des lignes babyloniques Db (pour Hb=1h, 2h, 3h, 4h, 5h, 6h)

La ligne babylonique Db(H) (Hb, nombre d’heures écoulées depuis le lever du soleil) s’obtient en faisant tourner le plan horizontal (plan de lever du soleil) autour du style polaire de l’angle Hb: c’est l’intersection de deux plans donc une droite

Cette droite va couper la droite équinoxiale sur la ligne horaire 6+ Hb

Le principe de tracé d’un deuxième point sur la droite 6h—18h est donné par l’Annexe « Tracé »

2)     Tracé des droites italiques Di (pour Hi=18h, 19h, 20h, 21h, 22h, 23h)

Par symétrie des droites babyloniques 6h, 5h, 4h, 3h, 2h, 1h par rapport au méridien

3)     Pour tracer les autres droites

PRINCIPE : Les droites italiques Di et babyloniques Db se coupent suivant des droites horaires “classiques”.

Par exemple pour tracer la droite Di(15h), cherchons le point d’intersection de Di(15h) avec Db(3h) ; le jour où l’ombre passe par ce point, la nuit dure 15h - 3h = 12h (c’est l’équinoxe), le lever du soleil a eu lieu à 6h: il est maintenant 6h + 3h = 9h ; le point d’intersection cherché se trouve sur la droite horaire « classique » H=9h.

Cherchons le point d’intersection de Di(15h) avec Db(2h) ; ce jour la nuit dure 15h - 2h = 13h, le jour dure 11h, le lever du soleil a lieu à 5h30 avant midi soit 6h30: il est 6h30 + 2h = 8h30 ....

2) Figure donnant les dimensions réelles

Sur le cadran de Kairouan les gnomons en fer se sont émoussés après 160 ans d’exposition au vent et à l’humidité. Ils ne mesurent plus les longueurs données par les références horizontales (le cadranier avait prévu une restauration ...) mais seulement g=3,7cm et G= 8,5cm



Chapitre

6


VI Cadrans de Turquie

1) Introduction

Les Arabes reprirent la tradition gréco-latine des « horloges solaires » placées sur des surfaces verticales ou  horizontales, permettant de lire l’heure temporaire à l’aide de l’ombre d’une aiguille portée sur des graduations. Les  premiers cadrans solaires musulmans furent construits dès 800 après J.C. en Andalousie, au Maghreb, en Égypte, à Bagdad et à Damas.

Le plus ancien cadran musulman, que l’on ait retrouvé, date de l’an 1000 et se trouve pour un fragment au musée de Cordoue. C’est un cadran horizontal ayant en plus des lignes temporaires (comme les cadrans gréco-romains), l’heure de la prière de l’Asr.

Le cadran horizontal construit en 1371 pour la mosquée de Damas représente un aboutissement de la gnomonique arabe : il comprend les lignes italiques et babyloniques ainsi que les différentes lignes des heures de prière. C’est un des premiers à utiliser le principe du gnomon polaire permettant la lecture des heures astronomiques sur des droites (voir aussi cadran horizontal du Topkapi et de Kairouan beaucoup plus récents)

Les astronomes de Damas avaient dès les années 1300 préparé des tables des prières pour les grandes villes de l’Islam. Celles-ci furent recalculées pour les villes de Turquie par les astronomes ottomans à partir de 1400. Le premier cadran solaire d’Istambul fut construit dans la cour de l’Université en 1473 (878 de l’Hégire) et de nombreux autres lui succédèrent.

Les cadrans les plus répandus sont verticaux et placés sur les murs sud-ouest des mosquées. L’ombre d’un premier gnomon horizontal est repérée sur les droites italiques et babyloniques. Parfois les lignes horaires astronomiques sont portées permettant une lecture à l’aide d’un style polaire dont le gnomon horizontal constitue la jambe d’appui. Les lignes diurnes (hyperboles des solstices, droite des équinoxes …) souvent tracées ne sont pas repérées par une date puisque car ces évènements n’ont pas lieu à date fixe dans le calendrier musulman qui dérive de 11 jours par rapport à l’année solaire.

Un deuxième gnomon horizontal donnant uniquement les heures du Dhor, du 1’Asr et du 2’Asr se trouve parfois à côté (voir cadran de la mosquée de Süleymanié)

2) Liste des cadrans d’Istambul [1]

·         Mosquée Sultan Sélim                 1

·         Mosquée Bayézid                         3 dont l’un signé Osman 1155 (1742)

·         Mosquée Fatih                              1 de Ali Kouchdji  878 (1473)

·         Mosquée Edirnékapisi                 1

·         Mosquée YéniDjami                    3 de Rivan dont l’un portait des inscriptions ara­bes1082 (1671)

·         Mosquée Sultan Ahmet                              4 dont l’un de Hiseyin Chami

·         Mosquée Süleymanié (Soliman)  1 de Hafiz Abdurrah­man 1186 (1772)

·         Mosquée Hekimoglou Alipacha et sa bibliothèque : sur la base du minaret de la mosquée, de Ismail Halifé zadé 1177 (1763)

·         Mosquée de Laleli                         1 de Muvakkit Is­mail 1193 (1779)

·         Mosquée de Sainte-Sophie :        2 dont l’un est ancien

·         Médressé de Bayézit :                   2 récents et horizontaux

·         Sérail de Topkapi :                        3 dont un horizontal

·         Mosquée Ahmetpacha, Topkapi                1 de Hekimbachi Gevrek zadé Hasan efendi, 1207 (1792-93)

·         Ecole Tahsin efendi, Ankara Caddesi 1

·         Place du Tunnel, Ankara Caddesi 1 portant l’inscription latine «  Sine Sole Sileo »

·         Mosquée AtikValidé Djami, Usküdar        2

·         Mosquée YéniDjami, Usküdar                   1

·         Mosquée Mihrimah Soultan, Us­küdar       1

·         Mosquée EskiDjami, Eyoup Soultan        1

·         Mosquée Kurkdjubachi, Chehremini         1 vers 917 (1511)

·         Mosquée Beylerbey                                      3 dont 2 horizontaux, un daté de 1192 (1778)

·         Cour de l’hôpital Zeynep Kiamil :             1

·         Académie des Beaux-Arts                           1 du peintre Ahmet Ziya bey, professeur de cette Académie (1931)

·         Dans la cour de la Direction de l’Hôpital des Aliénés de Bakirkeuy : 1

·         Mosquée de Chehzadé                                1

3) Autres cadrans de Turquie

·         Musée de Brousse : 1 probablement de l’époque romaine

·         Musée de Pergame : 1 aux caractères illisibles de l’époque romaine

·         Musée d’Ephèse : 1 de 1m de diamètre, signes en caractères grecs

·         Mosquée de Koniah : à l’extérieur de l’au­tel de la Mosquée HadjiHasanDjami (KadiMürsel) de l’orfèvre Hassan 812 (1409)

·         Dans la Cour se trouvant en face de l’Hôtel de Ville de Koniah : 1 a été déplacé

·         Base du minaret de la Mosquée Cheyhülislam d’Erzuroum

·         Mosquée de Sélimiyé à côté du  minaret de droite, au milieu, Andrinople

·         Boulevard Alupacha à Kütahya : 1 datant de 1212 de l’Hégire (1797)

4) Détermination de la déclinaison des murs des cadrans

Sur un mur de déclinaison M (par rapport au sud)

Angle b des droites horaires (H angle horaire du soleil)       tanb =cosl/(cosM * cotanH + sinM * sinl)

Angle bss de la sous-stylaire avec la ligne de midi                tanbss = sinM * cotanl

Angle aéq de la droite des équinoxes         aéq = tan-1  (sinM / tanl)  d’où  M = sin-1 (tanl * tanaéq )

L’angle de la droite équinoxiale du plan de la Mosquée Süleymanié fourni par Suheyl Unver (aéq =37°

environ) permet de donner la déclinaison du mur de la mosquée: 39°O et Sous-stylaire inclinée de bss = 37°

L’angle lu pour la droite équinoxiale sur la photo de R. Rohr (elle n’est pas de face …) de Yeni Camii (aéq = 37°environ) permet de donner une déclinaison du mur approchée: 39°Ouest …

La qibla (Direction de La Mecque) figure parfois sur les cadrans du monde musulman



La Mecque

Istambul

Jérusalem

Latitude

21°29’

41°01’

35°10’

Longitude

39°45’ E

28°58’ E

31°47 E

Qibla



28°

23°





Chapitre

7


VII Trois cadrans d’Istambul

1) Le cadran de la mosquée de Süleymanié (Soliman)

1)     Le cadran de gauche

Le style polaire n’est plus présent mais on peut voir sur les photographies le point de convergence des lignes horaires astronomiques. Celles-ci sont réduites à de petits segments sur la barre horizontale : de 12 h (midi solaire vrai) à 20 h le soir.

Le réseau de courbes comprend

Les droites italiques graduées de 5h à 12h (= coucher du soleil du système italique ottoman)

les droites babyloniques de 6h (=lever du soleil +6h) à 14h (=lever du soleil +14h)

les lignes diurnes : hyperbole en haut pour le 21 décembre, en bas pour le 21 juin et droite des équinoxes : ces dates ne sont pas indiquées puisqu’elles ne correspondent pas à un jour donné du calendrier musulman lunaire.

La ligne horizontale italique des 12h est plus haute que la pointe du gnomon : il devait être droit et horizontal et il a été tordu. Pourquoi ? (Pourriez-vous m’écrire si vous avez des renseignements à ce sujet).

2)     Le cadran de droite

Son gnomon horizontal (il a été également tordu) montre les instants du début et de fin de la prière de l’Asr (lignes du haut surlignées 1’Asr et 2’Asr) ainsi que le fractionnement en huit intervalles de la prière du Dhor

2) Le cadran de « Yeni Camii »

Placé sur le mur sud-ouest de la mosquée près du pont de Galata (camii signifie mosquée en langue turque)

Le cadre de droite correspond certainement à la dédicace en usage sur ces cadrans.

Les « bulles » situées au-dessus du cadran et pointant sur les hyperboles diurnes devaient contenir des symboles représentant les signes du zodiaque.

On distingue comme pour le cadran de la mosquée Süleymanié un réseau de lignes : ici les droites italiques et  les lignes diurnes, se croisent avec les droites horaires normales qui convergent vers la base du style polaire.

La ligne de l’Asr dépasse curieusement la ligne diurne du solstice d’été.

3) Le cadran horizontal de la cour du Topkapi

Ce cadran est placé dans la cour de l’ancien sérail (palais du sultan)

On remarque entre les deux hyperboles les courbes italiques et babyloniques relatives au gnomon vertical.

Les segments du pourtour correspondent aux heures normales indiquées par l’ombre du fil polaire tendu (l’heure est elle-même partagée en intervalles de 20mn puis de 4mn).

Le trou sur le méridien entre le gnomon et la base du fil laisse penser que dans un premier temps ce cadran comportait un deuxième gnomon et que comme pour le cadran de Kairouan on lisait l’heure sur le pourtour en prolongeant par la pensée l’extrémité de l’ombre du gnomon Nord avec la base du gnomon Sud. Il faudrait vérifier sur place que l’inclinaison de ce style fictif est bien d’environ 40° correspondant à la latitude d’Istambul. Les dimensions prises sur la photo semblent valider cette hypothèse


VIII   Quelques versets du Coran

“La traduction est toujours une interprétation superficielle du texte saint qui suppose plusieurs niveaux d’interprétation. Les couches profondes ne sont ouvertes qu’à l’homme de grande ouverture de cœur”

Le stimulant religieux a favorisé l’observation astronomique et les quatre piliers qui suivent la profession de foi relient le fidèle au réel. Ainsi

La prière l’amène à être attentif au mouvement du soleil

Le jeûne du mois de ramadan l’amène à être attentif au mouvement du soleil et à celui de la lune

Le pèlerinage l’amène à observer la lune pour repérer l’avènement de “Dhu all Hajja”

L’aumône se reporte à l’année lunaire et l’amène à connaître la périodicité lunaire

Sourate I: Al Fâtihat (“L’ouvrante”) Au nom de Dieu clément et miséricordieux**

1.             Louange à Dieu, maître de l’univers,

2.             Le clément, le miséricordieux,

3.             Souverain au jour de la rétribution,

4.             C’est toi que nous adorons, c’est toi dont nous implorons le secours,

5.             Dirige-nous dans le sentier droit,

6.             Dans le sentier de ceux que tu as comblés de tes bienfaits,

7.             Non pas de ceux qui ont encouru ta colère ni de ceux qui s’égarent. Amen

** “En arabe, bismillehi’rrahmani’rrahim. Cette invocation se lit en tête de toutes les sourates du Coran, la sourate IX seule exceptée. Le mot rahman est appliqué à Dieu comme embrassant dans sa miséricorde tous les êtres sans distinction aucune; rahim, veut dire miséricordieux, dans un sens restreint, envers les bons, les fidèles, ceux qui méritent sa grâce.”

Sourate II:

V 172: La vertu ne consiste point en ce que vous tourniez vos visages du côté du levant ou du couchant; vertueux sont ceux qui croient en Dieu et au jour dernier, aux anges au livre et aux prophètes; qui donnent pour l’amour de Dieu des secours à leurs proches et aux orphelins, aux pauvres et aux voyageurs, et à ceux qui demandent, qui rachètent les captifs, qui observent la prière, qui font l’aumône, remplissent les engagements qu’ils contractent, se montrent patients dans l’adversité, dans les temps durs et dans les temps de violences. Ceux-là sont sincères et craignent le Seigneur.

V. 181: Le mois de Ramadan dans laquelle le Coran est descendu d’en haut pour servir de direction aux hommes, pour leur en donner une explication claire, et de distinction entre le bien et le mal, est le temps destiné à l’abstinence. Quiconque aura aperçu cette lune, se disposera aussitôt à jeûner. Celui qui sera malade ou en voyage jeûnera dans la suite un nombre de jours égal. Dieu cherche votre aise et non votre gêne. Il veut seulement que vous accomplissiez le nombre voulu, et que vous le glorifiiez de ce qu’il vous dirige dans la droite voie; il veut que vous soyez reconnaissants.

V. 183: Il vous est permis de manger et de boire jusqu’au moment où vous pourrez distinguer le fil blanc d’un fil noir. À partir de ce moment, observez strictement le jeûne jusqu’à la nuit.

V. 192: Faites le pèlerinage à La Mecque, en l’honneur de Dieu ....dans les mois indiqués.

V. 269: Ô croyants! Faites l’aumône des meilleures choses que vous avez acquises ...; Ceux qui feront l’aumône en recevront la récompense de Dieu.

Sourate X Vers 5 à 6

C’est lui qui a donné le soleil pour la clarté et la lune pour la lumière, qui a déterminé les phases de celle-ci afin que vous connaissiez le nombre des années et leur comput. Dieu n’a pas crée tout cela en vain, mais dans un but sérieux: il explique ses signes à ceux qui comprennent.

Et certes dans l’alternance du jour et de la nuit et dans tout ce que Dieu a crée, il y a des signes d’avertissement pour ceux qui craignent.

Sourate CXIII: L’aube du jour Au nom de Dieu clément et miséricordieux

1.             Dis: Je cherche un abri auprès de Dieu dès l’aube du jour,

2.             Contre la méchanceté des êtres qu’il a créés,

3.             Contre le malheur de la nuit ténébreuse quand elle nous surprend,

4.             Contre la méchanceté des sorcières qui soufflent sur les nœuds,

5.             Contre le malheur de l’envieux qui nous porte envie.

Le Coran : traduction et commentaires, A. de Kasimirski, Éditions de la Fontaine au Roy



[1] Liste établie par Suheyl Unver, première date dans l’ère de l’Hégire, date suivante dans l’ère chrétienne
