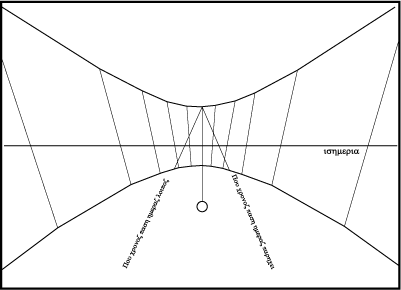

Cadran plan
d'après un dessin du Dictionnaire des Antiquités (horologium)

La ligne équinoxiale partage la plaque en deux parties égales. Elle porte l'inscription: ishmeria

Les arcs d'hyperboles des solstices sont tracés par l'épure de l'analemme.Ils sont partagés en 6 intervalles divisant la journée en 12 heures temporaires: les graduations d'été et d'hiver sont rejointes par des droites constituant pour les autres jours de l'année une bonne approximation à cette latitude.
Les lignes solsticiales d'hiver (en haut) et d'été (en bas) portent les indications
tropai ceimepinai
tropai qerinai

Deux lignes obliques convergeant au midi du solstice d'hiver portent les inscriptions
Pou cronos pashz hmeraz parhcei
(après midi à droite)
Pou cronos pashz hmeraz loipoz (
matin à gauche)
