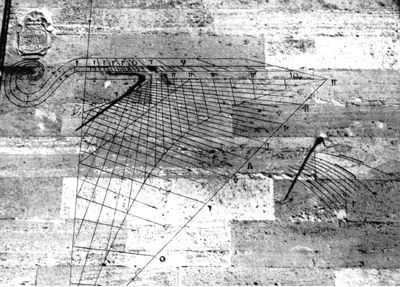

Le cadran de la mosquée de Süleymanié (Soliman)
Istambul, Turquie
Photo René Rohr, Les Cadrans Solaires, Editions Oberlin
Le cadran de gauche montre
* les droites italiques graduées de 5h à 12h (= coucher du soleil du système
italique ottoman)
* les droites babyloniques de 6h (=lever du soleil +6h) à 14h (=lever
du soleil +14h)
* les lignes diurnes : hyperbole en haut pour le 21 décembre, en bas pour
le 21 juin et droite des équinoxes
Le cadran de droite montre les instants du début et de fin de la prière de l'Asr (lignes du haut surlignées 1'Asr et 2'Asr) ainsi que le fractionnement en huit intervalles de la prière du Dhor
