De la roche aux elements
Module : chimie de la Terre
Introduction sur le site: 23/01/01
Derniere modification: 23/01/01
La géochimie consiste à identifier et doser les différents
éléments présents dans les roches. Les roches sont
essentiellement constituées de minéraux, parfois englobes
dans une matrice, par exemple un verre volcanique (voir animation).
La composition chimique des roches permet leur classification, en fonction
de leur teneur en elements
majeurs et traces. Les
principales classifications
des roches magmatiques sont établies en fonction des quantités
d'éléments majeurs (par exemple la classification de Strekeizen).
Elles permettent de donner un nom à la roche et de distinguer certaines
caracteristiques de la roche. Dans un premier temps, nous nous contenterons
de differencier les roches acides (la plus connue étant le
granite) des roches basiques (par exemple le basalte). Les éléments
traces renseignent plus particulièrement sur les conditions de genèse
de ces roches.
Animation éléments
|
Reprendre l'exemple développé dans l'ancien
site VCT (dans simulateur, test volcanisme).
-
Photo d'un volcan en éruption avec une possibilité de zoom
(pas
besoin d'un zoom actif, simple clic).
-
Zoom 1 : Photo d'une coulée de lave.
-
Zoom 2 : Photo d'un échantillon macroscopique
de basalte (on mettra un petit commentaire
pour la notion de bulles de dégazage)
-
Zoom 3 : Photo de la lame mince du basalte. Le passage
de la souris sur les différentes parties de la lame mince permet
à l'utilisateur de voir le nom de la phase minérale
(Feldspath plagioclase-clinopyroxène-olivine) avec
sa formule structurale(Olivine : (Fe, Mg)2SiO4
- Plagioclase: Na[Si3AlO8] - Pyroxène : (Mg,Fe)SiO3).
Lorsque le pointeur est sur la matrice, indiquer simplement verre volcanique.
-
Zoom 4 : A proposer sur 3 minéraux (olivine, plagioclase, pyroxène)
à l'intérieur du zom3. L'utilisateur arrive sur le réseau
cristallin de ce minéral (on met en évidence l'importance
de la silice et de l'oxygène) (cf 'Mineralogie'
de Sebastien dans la page transition de phase, le programme Java pour montrer
les strucures cristallographiques, le plagioclase sera un bon exemple).
commentaire
zoom4: les roches volcaniques montrent la prédominence des minéraux
silicatés avec une base commune : la silice (Si) et de l'oxygène
(O).
-
Zoom 5 : passage au niveau d'un oxygène du
réseau cristallin : définition d'un élément.
Voir animation élément pour l'oxygène ci-dessous.
|
Animation éléments exemple
de l'oxygene
|
8 protons et 8 neutrons pour
le noyau, et 8 électrons qui gravitent autour. Ce schéma
servira a expliquer les notions de numéro atomique (=nombre de protons)
et de masse atomique (= nombre de protons + nombre de neutrons), en commentaire
de schema sur le noyau (cf ci-dessous).
Vision avec deux d'echelles de regard:
- l'atome: noyau autour duquel gravient les electrons:
plutot une vision planaire pour que le visiteur puisse bien compter les
différents electrons (couleur specifique), sur les differentes orbitales.
Le noyau sera alors represente comme un point (choisir une couleur specifique
pour le noyau)
- le noyau (proposer donc un option de zoom avant-arriere,
meme si ca peut se ramener a deux images distinctes noyau et atome): une
vision du noyau avec les deux couleurs, une pour les protons, l'autre
pour les neutrons |
http://www.colorado.edu/physics/2000/index.pl
-
Classification périodique des éléments
En 1869, un chimiste russe,
Dimitri Mendeleiev (contacter Vincent Deparis pour
un éventuel approfondissement historique) eut l'idée
de classer les éléments chimiques dans un tableau, dans l'ordre
de leur masse atomique. Il les regroupe en lignes et en colonnes selon
leur propriétés chimiques et physiques. Depuis la table a
évolué, et le classement se fait par numéro atomique.
Cette classification permet de distinguer un certain nombre de familles
d'éléments qui ont des propriétés physico-chimiques
similaires.
-
Classement par famille : les Alcalins (Li, Na, K, Rb, Cs, et Fr),
les Alcalino-terreux (Be, Mg, Ca, Sr, Ba, et Ra), les éléments
de la famille du Titane (Ti, Zr, Hf), les Halogènes (F, Cl, Br,
I et As), les Gaz Rares (He, Ne, Ar, Kr, Xe, et Ra), les Lanthanides ou
Terres Rares, et enfin les Actinides, qui sont les éléments
les plus lourds.
-
Les alcalins regroupent Li, Na, K, Rb, Cs et Fr. Ce sont des metaux
(glossaire:) qui ne possedent donnent leur unique electron de valence aux
non-metaux lors des reactions chimiques. Ils forment donc des liaisons
ioniques. Ils sont tres reducteurs.
Les alcalino-terreux regroupent Be, Mg, Ca, Sr, Ba et Ra. Ce
sont des metaux, mais ils ne se trouvent jamais sous forme métallique
pure dans la nature, car ils sont tres reducteurs. Grace a leurs deux electrons
de valence, ils reagissent tres souvent avec les elements de la famille
de l'oxygene.
Les Halogenes regroupent F, Cl, Br, I, et As. Ils reagissent
avec les metaux.
-
Les gaz rares regroupent He, Ne, Ar, Kr, Xe, et Ra. Ils sont caracterises
par leur faible reactivite chimique. Ils ne reagissent qu'entres eux, ou
avec quelques autres gaz.
-
Classement par affinité : Les éléments chimiques
ont des affinités différentes selon certains minéraux.
On peut distinguer de manière générale les éléments
lithophiles (Na, K, Si, Al, Ti, Mg, Ca) qui se concentrent préférentiellement
dans la croûte et dans le manteau terrestre. Les éléments
sidérophiles (Fe, Co, Ni, Pt, Re, Os) ont une affinité pour
le fer, ils caractérisent le noyau. On distingue également
les éléments calcophiles (Cu, Ag, Zn, Pb, S), ayant une affinité
pour les sulfures ; puis les atmophiles (O, N, H, gaz rares), présents
en grande majorité dans l'atmosphère.
-
Classement par abondance
: Les éléments majeurs (O, Fe, Si, Mg, Ni, Ca, Al, Na, S,
Mn) constituent les principaux minéraux, les principaux silicates.
Les éléments en traces (Cr, P, Co, Ti, C, H, K, Cu, Zn, Sr,
Zr, N, Li, Pb, Th, U, Rb, Ba, Terres Rares), dont les concentrations sont
inférieures à 0.1% soit 1000 Parties Par Million ou ppm).
Ils se substituent à certains éléments majeurs dans
les sites cristallographiques des minéraux. Il faut comprendre que
la limite entre elements majeurs et elements en traces n'est pas stricte.
Elle depends notamment de l'enveloppe terrestre etudiee, et/ou du modele
chimique de Terre choisi.
Animation tableau périodique
|
Faire un tableau périodique classique.
Lorsque l'utilisateur passe sa souris sur un élément,
les propriétés suivantes s'affichent:
-
nom complet, masse atomique, numéro atomique
-
l'utilisateur a le choix de voir le tableau de différentes manières,
options:

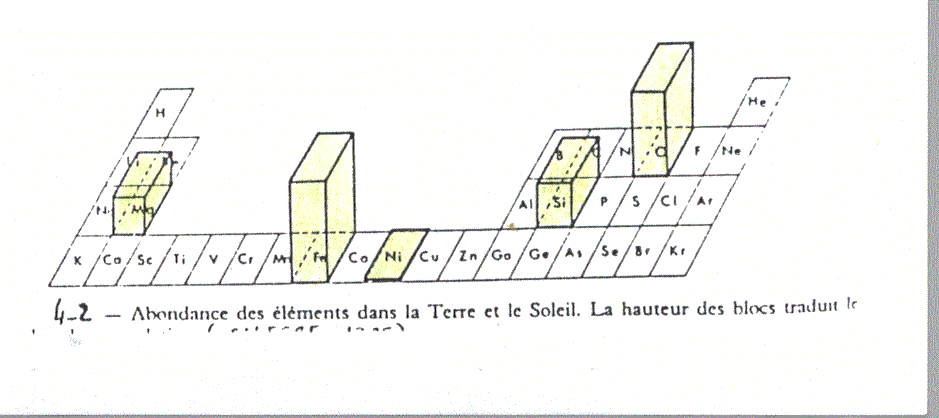

abondance: histogramme des abondances en relief sur le tableau
(Cf. Système solaire)
famille (voir les definitions ci-dessus): lorsque l'utilisateur
passe sa souris sur un element, l'ensemble des elements de la meme famille
s'affichent dans la meme couleur (1 couleur par famille).
affinité: les éléments de même affinité
(voir les definitions ci-dessus) apparaissent avec le même fond,
avec un commentaire/definition du type d'affinite:
ex pour les siderophiles:
Groupe des elements siderophiles: ces elements possedent une forte
affinite pour le fer, ils caracterisent le noyau terrestre
|
Biblio:
Chimie1. Coll. Bio-Veto. P.Grecias et JP Migeon. Lavoisier Tec et Doc Ed.
Elements de physique nucleaire. Blanc et Ambrosino. Masson et Cie Ed.
+ livres cites dans la partie radioactivite (ancien script)
http://www.colorado.edu/physics/2000/index.pl
- http://www.webelements.com/webelements/elements/
