Le modèle à symétrie sphérique
L'étude des réflexions permet de déterminer la structure
interne du globe. La Terre apparaît formée comme un oignon avec une succession
de couches sphériques concentriques.
Animation (DHTML, map image
+ couches), la strtucture interne de la Terre vue par la sismologie

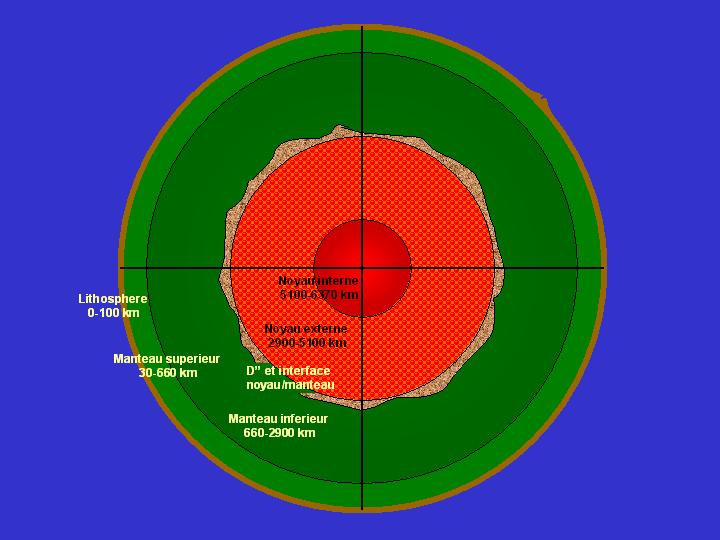

A gauche, image de Terre, en 3D, avec le quartier
supérieur droit ôté. On voit les différentes
couches (cf. shéma ci-dessous). La partie dropite de
la page invite l'utilisateur a cliquer sur une couche.
En fonction de la couche désignée
apparait un calque sur la partie droite de la page avec les informations
suivantes (texte + courbe):
- La croûte
- Elle s'étend entre 0 et 30 km -en moyenne- sous les
continents et entre 0 et 6 km sous les océans et ne représente
qu'une mince pellicule à la surface du globe, limitée à sa base
par la discontinuité de Mohorovicic ou "Moho". Son
étude a lieu dans la section "La Terre accessible".
- Courbe de densite en fonction de la
profondeur (pour toute la Terre), la section correspondante
a la croute sera affichée en brun.
- Le manteau supérieur
- Il s'étend du Moho à 670 km etse divise en deux parties
de part et d'autre de la discontinuité de 400 km. Il est solide
et semble relativement hétérogène.
- Courbe de densite en fonction de la
profondeur (pour toute la Terre), la section correspondante
sera affichée en vert clair.
- Le manteau inférieur
- Il s'étend de 670 à 2900 km et représente 55% du volume
de la Terre. Il est solide et apparemment homogène. A
sa base se trouve une couche d'environ 200 km d'épaisseur beaucoup
plus hétérogène dite couche D".
- Courbe de densite en fonction de la
profondeur (pour toute la Terre), la section correspondante
sera affichée en vert foncé.
- Le noyau externe
- Il s'étend de 2900 à 5150 km. Il est liquide.
La discontinuité de 2900 km ou frontière noyau-manteau est une
discontinuité majeure de la Terre mettant en contact un milieu
solide et un milieu liquide.
- Courbe de densite en fonction de la
profondeur (pour toute la Terre), la section correspondante
sera affichée en rouge clair.
- Le noyau interne ou graine
- Il s'étend de 5150 au centre et occupe 0,7% du volume
de la Terre. Il est solide.
- Courbe de densite en fonction de la
profondeur (pour toute la Terre), la section correspondante
sera affichée en rouge foncé.
|
Liens vers les modules "machines
thermiques", "matériaux"....
Les coupes et les cartes tomographiques
D'une manière similaire au médecin qui observe
l'intérieur d'un malade par tomographie, l'étude des temps d'arrivée des ondes
sismiques permet de dresser des cartes et des coupes des régions lentes et
rapides de l'intérieur de la Terre. Ces images représentent les écarts au
modèle moyen précédent .
- Coupes et cartes tomographiques.
Par exemple

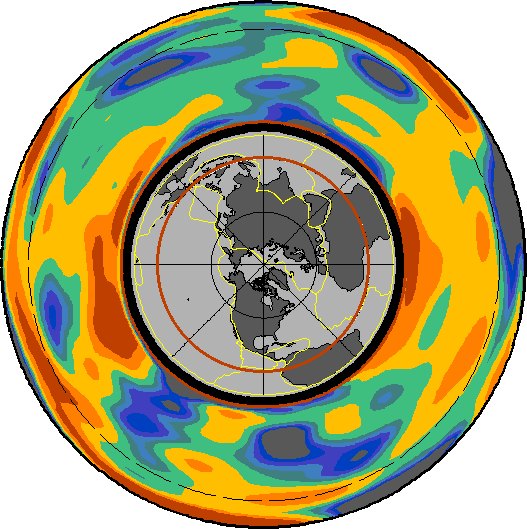

Cette image présente la structure du mateau terrestre sous l'équateur
(courbe en rouge sur la carte centrale). Les zones bleus représentent
une vitesse de propagation supérieure à la moyenne, et
les zones rouges, une vitesse de propagation inférieure à
la moyenne |
