Qu’est-ce qu’un cadran solaire? Version Imprimable (900Ko)

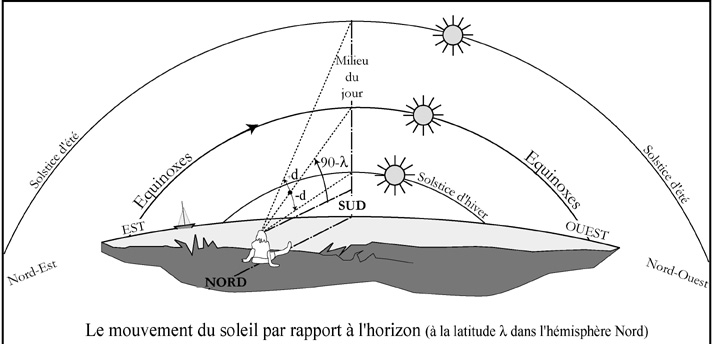

C’est un instrument qui permet de mesurer la position du Soleil dans le ciel. Il en en existe de toutes sortes mais le plus courant est le cadran plan à style polaire placé sur un mur vertical plein sud.

Fabriquer un cadran plan vertical méridional

Matériel

Plaque de carton épais ou contreplaqué: 10*16cm

Tige métallique en laiton ou acier

Bouchon ou guide permettant de percer la plaque avec le bon angle au point G

Tracé : Tracer avec règle et rapporteur les segments de droite du plan ci-dessous

Les angles sont calculés pour la latitude 45°

Ecrire les chiffres correspondant aux graduations :

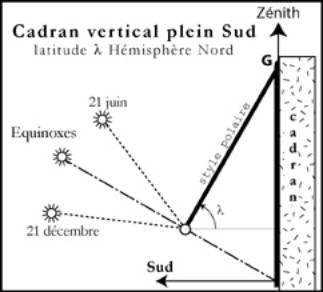

Chercher la latitude l de ta ville dans une carte de France et planter la tige en calculant l’angle qu’elle doit faire avec le cadran

Installer le cadran sur un mur vertical méridional: l’ombre du style sur la face graduée du cadran permet de connaître l’heure
