Activité 5b: Travail individuel (0h30)

Document à rendre, ne pas écrire.

Le tracé d'un cadran solaire:
1A partir des explications ci- dessous vous allez réaliser le tracé d'un cadran solaire équatorial: (Le cadran est incliné de 45° par rapport au plan horizontal)

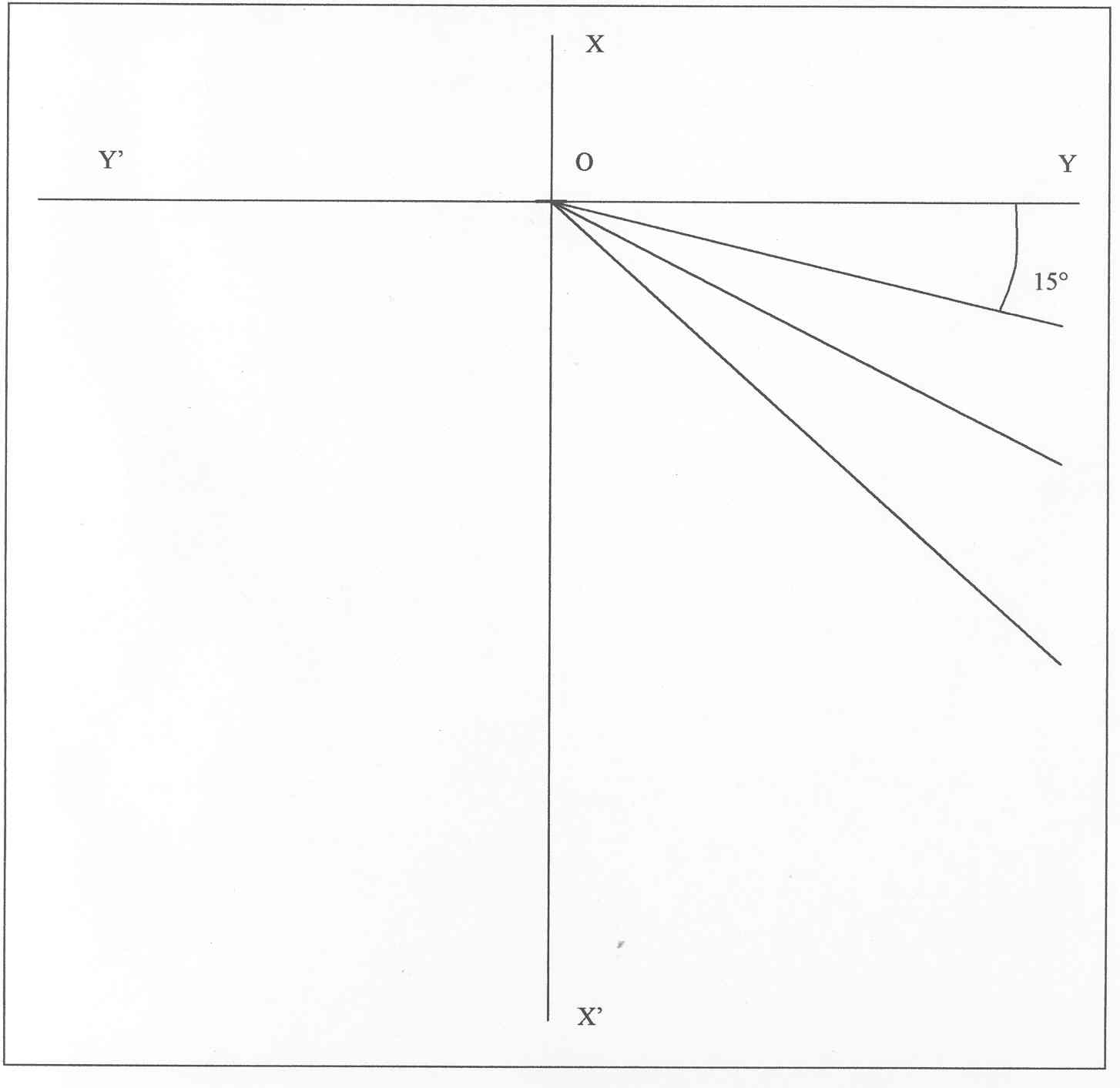

Sur une feuille format A4, tracer X'X vertical à partir d'un point 0 quelconque sur X'X tracer la perpendiculaire Y'Y, (cette droite sera la ligne de 6 et 18 H 00).
A partir de 0 tracer des rayons formant des angles de 15° (a l'aide de votre rapporteur d'angle), ces rayons seront les lignes horaires de votre cadran solaire.
Le style (l'aiguille du cadran solaire) sera situé en 0 et fait avec la table (le cadran) un angle de 90°.
